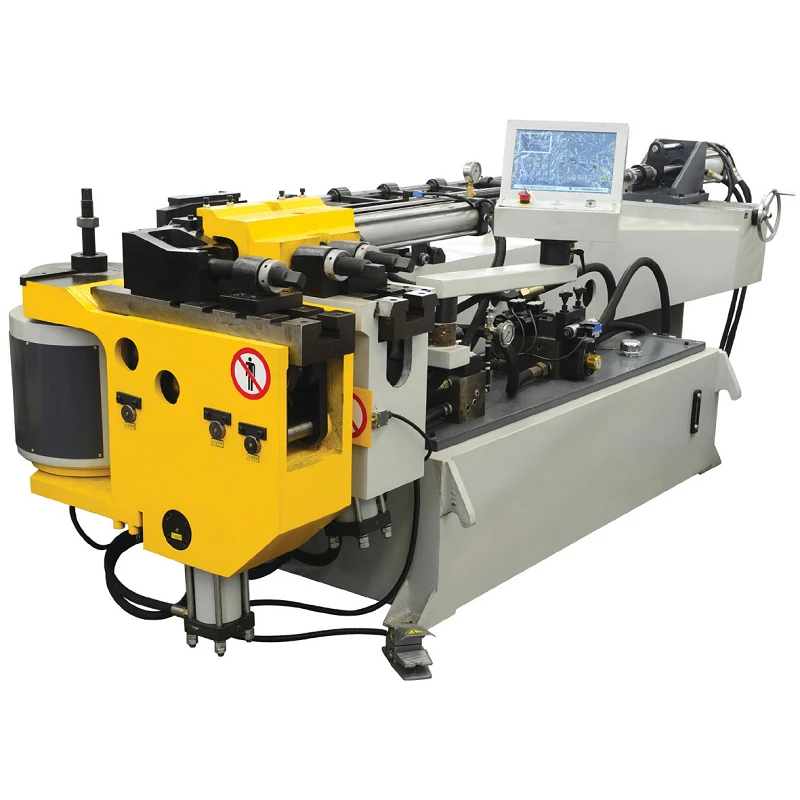

Машина за савијање бакрене цеви

Модел машине	Јединице	ДВ89НЦБ
Мак округла цев благи челик	мм	89x6
Солидан бар	мм	40
Мин / Мак Радијус савијања	мм	50-450
Пречник вретена	мм	100
Штанградни удар	мм	100
Притисни удар притиска	мм	100
Фолловер клизач	мм	620
Мандрелл Ход	мм	200
Макс.	Дег	190
Макс. Дужина преко Мандрела	мм	3200
Укупна снага	Кв	15
Хидраулички притисак	Бара	120
Хидраулични капацитет резервоара	L	600
Дужина машине	мм	4460
Ширина машине	мм	1300
Висина машине	мм	1300
Машина за машину	Кг	4400





1. Инсталацијаод уметнути

Инсталирајте убацивање на калуп за савијање, вијите фиксни вијак, а затим је површина утора глатка, а везни део без ненормалног отпада и јаза.



2 Уградњасавијање калупа

Отпустите матицу на калупу савијања и инсталирајте потребан калуп за савијање и затегните орах



3 Инсталацијастезање калупа

Отпустите орах на стезаљку, инсталирајте нови стезни калуп и прилагодите га на следећи начин:

СВЕДОК ШЕШЕЉ - ОДГОВОР: Отпустите вијак фиксиран на стезаљку, притисните"Стезаљка"док се стезање калупа и уметци имају мало простора

Б. Подешавање висине стезаљка, чини свој центар у складу са центром уметања, а затим затегните орах за причвршћивање.

Ц. Притисните"Стезаљка", причврстите матицу за причвршћивање на стезаљку

Д Притисните"- стезаљка", стезање калупа враћа се, а затим ротирајте кашику причвршћивања стезања за 1 / 4-2 / 4цирцле и причврстите матицу



4. Инсталација оф клизни калуп

СВЕДОК ШЕШЕЉ - ОДГОВОР: Без притискања уређаја, клизни калуп може да користи обичан тип. Гурните клизач дуж прелијског утора, ако нема блока, причврстите пролеће.

Б. Са пусх уређајем, пронађите између гурања и прелијског утора. Причврстите рути за подешавање на гурни клизни калуп у истом као и калуп за стезање



5.Инсталација мандрелног цилиндра

СВЕДОК ШЕШЕЉ - ОДГОВОР: Вонвелве Мандрел у Мандрел Вијак, подесите је на прави положај, а затим поправите манђу и матицу.

Б. Отпустите вијак нафтног цилиндра Мандрела.

Ц. Помери прст на седиште цилиндра Мандрел, да то учини исто као и полумјер калупа савијања

Д. Причврстите вијак на базу Цлиндер Мандрел



6. Инсталирањебрисача мпре

Инсталирајте МАПЕР калуп на држачу калупа на брисачима према "ФИГХТ 7-1" и прилагодите се око 1 степени -2 степен.





1. Држите машину и земљу чисто и уредно.

2 Притисак машине не може надмашити свој екстремитет.

3. Подмажите покретне делове на време.

4. Држите рад за хлађење уља у рад без квара.

5. Проверите висину ознаке нафте; Требало би да буде на 2/3 локацији пуног распона.

6 Користите суву крпу да бисте трљали машину након што је заустави пре него што се склони са радом.
